INCH DUO
Informace o instalaci naleznete na našich stránkách www.future-charger.cz, či na telefonním čísle 732 916 166.

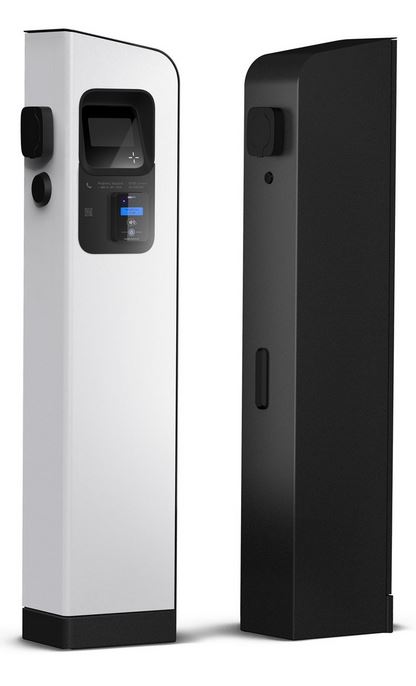

INCH DUO je odolná nabíjecí stanice se dvěma nabíjecími výstupy připravená k nepřetržitému provozu v náročných veřejných prostorách. Součástí nabíjecí stanice jsou již veškeré potřebné a vyžadované ochranné prvky pro zabezpečení adekvátní ochrany nabíjecí stanice, vozidla i uživatele. Nemusíte se tak bát nesplnění předepsaných norem ani dodatečných nákladů za doplnění ochranných prvků při instalaci nabíjecí stanice.
Ergonomický design a velký dotykový displej zobrazující jednoduché pokyny pro nabíjení zajišťují spolu s integrovaným platebním terminálem pohodlí všem uživatelům.
Nabíjecí stanice již obsahuje veškeré ochrany a měřící prvky, které veřejné a komerční nabíjení vyžaduje, včetně certifikovaného elektroměru pro každou nabíjecí zásuvku.
Robustní uživatelské rozhraní a možnost propojování stanic do skupin, tzv. klastru, umožňuje pohodlné provozování i bez nutnosti napojení stanic do dozorového centra a s tím spojené měsíční poplatky.
- Výkon až 2x22kW
- Barevný dotykový displej o velikosti 5 palců
- Webové uživatelské rozhraní
- Správa uživatelů a rozúčtování nákladů
- Zabezpečení RFID kartami nebo PIN kódem
- Podpora Load Guard, Modbus, OCPP
- Konektivita Ethernet / LTE / WiFi
- Celohliníkové tělo, IK10, IP54
- Zabezpečení servisního prostoru 3 bodovým mechanismem s klíčem
Vybavení rozvaděče
Jistič 3-pólový, charakteristika B, 3x 64 A (minimum) – 3x 80A (optimal)
Přívodní kabel CYKY 5x 16 mm2
Přívod kabelu do stanice je možný přivést zezadu nebo zespodu
Datové připojení
Datový kabel CYKY Datový kabel UTP kategorie 5 (max 100m)
Kabel nezakončujte konektorem. V místě instalace musí přečnívat min. 1,5 m
Požadavek na proudový chránič - 2xproudový chránič 4x40A,typ A, 30mA
ParametryPorovnání
Výkonové parametry nabíjecí stanice
Ano
Jmenovité napětí (jednofázové zapojení):
jednofázové připojení od 90 V AC do 252 V AC
Jmenovité napětí (třífázové zapojení):
třífázové připojení až 440V AC
Jmenovitý proud na fázi:
Max. 64A na fázi Třífázové zapojení 3x64A Jednofázové zapojení 1x64A Lze upravovat nastavením stanice
Frekvence
47Hz - 63Hz
Podporované systémy uzemnění:
TN-S, TN-C, TN-C-S a za zvláštních podmínek TT Pokud je to možné, doporučuje se lokální uzemnění
Spotřeba nabíjecí stanice v pohotovostním režimu:
5-30W v závislosti na integrovaných modulech (WiFi, LTE, platební terminál apod.)
Přepěťová citlivost zařízení:
Kategorie III EN60664
Výstup nabíjecí stanice:
Ano
Počet výstupů nabíjecí stanice
2 x zásuvka
Jmenovité napětí (vozidlo s jednofázovým palubním usměrňovačem)
Napájecí napětí 230 V AC (-10%, +10%) a 120 V AC (-10%, +10%)
Jmenovité napětí (vozidlo s třífázovým palubním usměrňovačem)
Napájecí napětí 400 V AC (-10%, +10%) a 208 V AC (-10%, +10%) Třífázovým modelem lze nabíjet vozidla s jednofázovým i třífázovým palubním usměrňovačem
Jmenovitý proud na fázi:
Max. 32A na fázi pro každou zásuvku Třífázové zapojení 3x32A Jednofázové zapojení 1x32A Lze upravovat nastavením stanice
Maximální nabíjecí proud jedné zásuvky:
Třífázové zapojení 22kW Jednofázové zapojení 7,4kW Maximální nabíjecí proud lze upravovat nastavením stanice Maximální nabíjecí proud lze dynamicky upravovat na základě aktuálního zatížení hlavního jističe (nutné instalovat Load Guard)
Typ nabíjecí zásuvky
Zásuvka Type2, podpora IEC62196-2 Zásuvka bez LED signalizace Zásuvka s LED signalizací (volitelně) Zásuvka se zámkem (volitelně)
Integrované ochrany
Ochrana proti úniku DC proudu 2x proudový chránič RCD Přepěťová ochrana: Doporučeno instalovat do rozvaděče nebo je možné za příplatek instalovat do nabíjecí stanice
Nadproudová ochrana
Jedna nadproudová ochrana charakteristika C 80A + 2x nadproudová ochrana 40A + 1x nadproudová ochrana 6A Jmenovitý krátkodobý výdržný proud: 10 kA. Dodatečná ochrana zajišťující měření nabíjecího proudu a porovnávání s nastaveným maximálním proudem v nabíjecí stanici: Softwarová nadproudová ochrana založená na přídavném vnitřním měření proudu zabraňuje výpadku jističe a přeruší nabíjení pokud vozidlo nerespektuje nastavenou hodnotu ve stanici. Pokud je ve stanici integrován proudový chránič, pak je nutné nadproudovou ochranu instalovat do rozvaděče a naopak
Měření
Ano
Základní integrovaný měřič spotřeby
Třída přesnosti měření třída II Dostupné typy měření: energie a výkon na všech fázích, měření napětí na všech fázích, účiník, proud na všech fázích a energie v obou směrech
Měřič spotřeby MID
2x Měřič spotřeby MID instalovaný uvnitř nabíjecí stanice
Komunikační rozhraní s chytrou domácností nebo dozorovým centrem
Ano
LTE modul
Ano - volitelné Mobilní modul podporující následující frekvence: GSM / GPRS / EDGE / 850 / 900 / 1800 / 1900 / UMTS / HSPA / EDGE / 850 / 900 / 1800 / 1900 / 2100 Mhz Instalací LTE modulu není umožněno instalovat WiFi modul
Ethernet
Ano - ethernet modul V servisní části stanice je k dispozici připojení 10M/100M
WiFi
Ano - volitelné Standard sítě: IEEE 802.11n / g / b Přenosová rychlost: 11n max 150Mbps / 11g max 65Mbps / 11b max 11Mbps Frekvence: 2.4 – 2.4835 G Zabezpečení: Filtrování MAC adres, Kryptování 64/128/152 bit WEP, Bezpečnostní mechanismus WPA-PSK/WPA2-PSK, WPA/WPA Instalací WiFi modulu není umožněno instalovat LTE modul
Router
Ano - volitelné Mobilní: 4G (LTE) - Cat. 4 DL až 150 Mbps, UL až 50 Mbps; DC-HSPA+; UMTS; TD-SCDMA; EDGE; GPRS Ethernet: 2 x 10/100 Ethernet porty: 1 x WAN (nastavitelný jako LAN), 1 x LAN
Datový switch
Ano - volitelné Podporuje přímé nebo křížové kabely Provozní režim: Store and Forward, L2 wire-speed/non-blocking switching engine Rychlost: 10/100 Mbps Protokoly: IEEE 802.3 , IEEE 802.3x, Flow Control, Back Pressure, TCP/UDP
Komunikační rozhraní s elektromobily
IEC 61851
Podporována digitální komunikace v souladu s IEC 61851-1:2017 Podporovány standardní verze od roku 2017 (všechny vozidla zároveň podporují starší verze)
IEC 15118
Podporována High level komunikace v souladu s ISO 15118:2015 Nabíjecí stanice je již připravena pro dodatečnou instalaci PLC modulu
Komunikační protokoly
Ano
OCPP
OCPP 1.6 SOAP (plná podpora) OCPP 1.6 JSON (všechny zprávy/metody podporovány) OCPP 2.0 JSON (v procesu integrace) Dodatečná podpora přenosu zákaznických dat (pro tvorbu cen a reklamního sdělení) Komunikace OCPP s více uzly
WEB API
Je možné poskytnout API specifikace
Modbus
Modbus TCP server Používá se pro integraci do Smart Home/ Smart building a propojení s MaR budovy
Uživatelské rozhraní a signalizace
Stavová LED dioda
Ano - signalizuje aktuální stav nabíjecí stanice
Barevný dotykový displej
Ano - True Color s dotykovým rozhraním (16MB RGB) Rozměr: 118.5 x 77.6 mm Rozlišení: 800 x 480 pixelů Čitelný na slunci, pozorovací úhel 180o
Webové rozhraní pro lokální uživatele, správu uživatelů, reporting a nastavení stanice
Integrované webové rozhraní s přizpůsobivým designem (PC, tablet, mobil) Umožňuje konfiguraci stanice, online kontrolu stavu stanice a nabíjení, vytváření reportů, správu uživatelů stanice a jejich oprávnění, zobrazování loga nebo reklamního sdělení na displeji, diagnostiku, odstraňování poruch nebo aktualizaci firmware
Ostatní funkce uživatelského rozhraní
Ano
Nápověda integrovaná do dotykového displeje
Ano - LCD displej nabíjecí stanice poskytuje nápovědu a tipy
Podpora více jazyků dotykového displeje a webového rozhraní
Ano - Podpora několika jazyků a přepínání mezi vybranými čtyřmi na displeji stanice Možnost uložení libovolného počtu jazyků v uživatelském rozhraní
Možnost zobrazení loga společnosti nebo reklamního sdělení
Ano - zobrazováno na displeji stanice
Zabezpečení stanice a aktivace nabíjení
Ano
RFID čtečka
Ano - integrovaný RFID modul Parametry: Podpora I2C, SPI and HSU (High speed UART), čtecí vzdálenost 5-7cm - ISO14443A: MIFARE Classic 1k & 4k, MIFARE Classic 1k & 4k EV14), Mini, DESFire EV13), Plus S&X, Pro X, SmartMX, Ultralight, Ultralight EV14), Ultralight C, NTAG2xx4), - SLE44R35, SLE66Rxx (my-d move), LEGIC Advant1), PayPass2) - ISO14443B: Calypso2), CEPAS2), Moneo2), PicoPass2), SRI512, SRT512, SRI4K, SRIX4K - ISO18092 / NFC: NFC Forum Tag Type 1-4 - Sony FeliCa1) 1) jen UID, 2) jen UID - čtení/zápis na požadavek, 3) jen AES 4) plánované funkce rozšířeného zabezpečení pro čtení/zápis
PIN kód
Ano - zadávání přes dotykový displej stanice
Plug & Charge
Ano
Mobilní aplikace
Ano - pokud je stanice připojena do dozorového systému a je podporováno operátorem
SMS
Ano - pokud je stanice připojena do dozorového systému a je podporováno operátorem
Základní mechanické parametry
Ano
Hmotnost
38 kg
Rozměry včetně balení (v x š x h)
134,3 x 31,2 x 20 cm, střed nabíjecí zásuvky ve výšce 108cm
Hmotnost včetně balení
43kg
Materiál těla stanice
Nerezová ocel s extra antikorozní ochranou (práškovým nástřikem) a polykarbonátový kryt displeje Materiál držáku UI - vlákny vyztužený ABS
Barva
šedá, nebo polar bílá
Vstup přívodního kabelu
Silové kabely lze do stanice standardně zavést ve spodní části nabíjecí stanice
Rozměry silového kabelu
Do 5xx50mm2, v případě potřeby možné dodání s adaptéry pro 135mm2
Typ datového kabelu
CAT-5, SFTP - preferovaná volba pokud je kabel veden zároveň se silovým kabelem nebo na delší vzdálenost. Pro datový kabel CAT-5 je nejdelší doporučená vzdálenost bez zesilovače signálu 100m
Vstup datového kabelu
Silové kabely lze do stanice standardně zavést ve spodní části nabíjecí stanice
Enviromentální parametry
Ano
Stupeň krytí
IP54
Provozní teplota
-25°C + 65°C
Skladovací teplota
-40°C + 70°C
Vlhkost
95%
Nadmořská výška
2000m
Mechanická odolnost
IK10
Ochrana proti vandalismu
Ano
Zámek zásuvky
Ano - lze aktivovat nebo deaktivovat v uživatelském rozhraní nabíjecí stanice
Zabezpečení servisní části
Tří bodový zamykací mechanismus s jednám zámkem. Sensor otevřených dveří a náklonu stanice.
Údržba
Ano
Aktualizace Firmware
Aktualizace přes uživatelské rozhraní stanice nebo přes připojený dozorový systém
Přístup k
Servisní dveře na klíč
Funkce dostupné v servisní části
Ethernet LTE SIM Restartovací tlačítko Tlačítko servisního menu Manipulace s instalovanou ochranou Připojení k rozvodné síti Digitální signály DI/DO
Způsob čištění
Čistý hadřík, voda bez alkoholu
Správa výkonu
Ano
Optimalizace nákladů a cen
Na základě tarifů dodavatele el. energie (vysoký/nízký tarif) Možnost aktivní využití el. energie z obnovitelných zdrojů (nutná instalace modulu Load Guard)
Optimalizace provozu
Vestavěné strojové učení a rozpoznávání chování s pomocí umělé inteligence k optimalizaci každého procesu nabíjení Možnost optimalizace nabíjení na základě zadání času odjezdu přes dozorový systém nebo dotykový displej Podpora Modbus pro integraci s MaR budovy a optimalizace výkonu celé budovy
Ochrana hlavního jističe proti přetížení - modul LOAD GUARD
Ano - použitím modulu Load Guard
Spojování více stanic do skupin (klastrování)
Možnost propojení několika nabíjecích stanic do skupiny a řízení spotřeba/maximálního výkonu celé skupiny Podpora max.8 stanic INCH DUO ve skupině, při počtu nad 8 stanic je možné doplnit průmyslovým PC
Připojení do dozorového centra a řízení spotřeby
1
